LCD



Pengertian LCD

Liquid Crystal Display (LCD) adalah jenis layar yang menggunakan cairan kristal sebagai medium utama untuk menampilkan gambar. Cairan kristal ini memiliki sifat unik, di mana mereka dapat berubah konfigurasi dan mengatur polarisasi cahaya ketika diberikan rangsangan listrik.

Struktur dan Prinsip Kerja LCD

LCD terdiri dari beberapa lapisan utama:

  1. Layar Polarizer: Mengontrol arah cahaya yang masuk dan keluar.
  2. Layar Kristal Cair: Sebagai medium utama yang berfungsi mengubah polarisasi cahaya.
  3. Electrode Elektroda Transparan: Biasanya terbuat dari Indium Tin Oxide (ITO), yang mengalirkan listrik untuk mengubah orientasi kristal.
  4. Backlight: Sumber cahaya yang berada di belakang layar untuk menerangi gambar yang ditampilkan.

Prinsip kerja LCD berdasarkan kontrol sudut orientasi kristal cair yang mempengaruhi polarisasi cahaya. Ketika listrik dialirkan melalui elektroda, kristal berubah orientasi, sehingga mengubah jalur cahaya dan menghasilkan gambar yang dapat dilihat.

Jenis-Jenis LCD

  • TN (Twisted Nematic): Jenis paling umum yang cepat dan murah.
  • IPS (In-Plane Switching): Memberikan warna yang lebih baik dan sudut pandang yang lebih luas.
  • VA (Vertical Alignment): Menyediakan kontras tinggi dan warna yang memukau.

Keunggulan LCD

  • Lebih tipis dan ringan dibandingkan teknologi CRT.
  • Konsumsi daya yang lebih rendah.
  • Tidak menghasilkan radiasi elektromagnetik sebanyak CRT.

Kekurangan LCD

  • Respon waktu yang relatif lebih lambat.
  • Kontras dan warna di sudut tertentu kurang baik dibandingkan beberapa teknologi lain.
  • Rentan terhadap gambar burn-in pada penggunaan yang lama.

Aplikasi LCD

  • Monitor komputer dan TV
  • layar gadget seperti ponsel dan tablet
  • perangkat elektronik lainnya seperti jukebox, digital meter, dan sistem display informasi.

Perbedaan LCD dan AMOLED

Memahami perbedaan antara AMOLED dan LCD itu ibarat membandingkan senter yang menyinari kertas (LCD) dengan kembang api yang menyala sendiri (AMOLED). Keduanya punya cara kerja yang sangat bertolak belakang dalam menghasilkan gambar.

Cara Kerja LCD (Liquid Crystal Display)

LCD tidak menghasilkan cahaya sendiri. Ia bergantung pada Backlight (lampu latar) yang biasanya berupa panel LED di bagian paling belakang.

  • Backlight: Lampu LED putih menyala terus-menerus di belakang layar.

  • Polarizer: Filter ini menyaring gelombang cahaya agar bergerak ke satu arah.

  • Kristal Cair (Liquid Crystal): Ini adalah “gerbang” elektrik. Saat dialiri listrik, kristal ini berputar untuk memblokir atau membiarkan cahaya lewat.

  • Filter Warna: Cahaya yang lolos kemudian melewati filter merah, hijau, dan biru (RGB) untuk membentuk pixel yang kita lihat.

Kelemahan Utama: Karena lampu latar selalu menyala, warna hitam pada LCD sering terlihat seperti abu-abu gelap karena ada kebocoran cahaya (light bleed).

Cara Kerja AMOLED (Active Matrix Organic Light Emitting Diode)

Berbeda dengan LCD, AMOLED bersifat self-emissive, artinya setiap pixel adalah sumber cahayanya sendiri.

  • Senyawa Organik: AMOLED menggunakan lapisan polimer organik yang akan berpendar (menyala) ketika dialiri arus listrik.

  • TFT (Active Matrix): Setiap pixel dikendalikan secara individual oleh transistor tipis (TFT). Ini memungkinkan kontrol yang sangat presisi.

  • True Black: Untuk menghasilkan warna hitam, AMOLED cukup mematikan pixel tersebut sepenuhnya. Tidak ada cahaya sama sekali, sehingga kontrasnya sangat tinggi dan hemat baterai (terutama saat menggunakan dark mode).

Perbandingan Singkat

FiturLCDAMOLED
Sumber CahayaLampu latar (Backlight)Pixel menyala sendiri
KontrasTerbatas (Hitam terlihat abu-abu)Tak terbatas (Hitam pekat)
Konsumsi DayaStatis (Tergantung kecerahan)Efisien (Tergantung konten/warna)
KetebalanLebih tebal (karena butuh banyak lapisan)Sangat tipis dan fleksibel

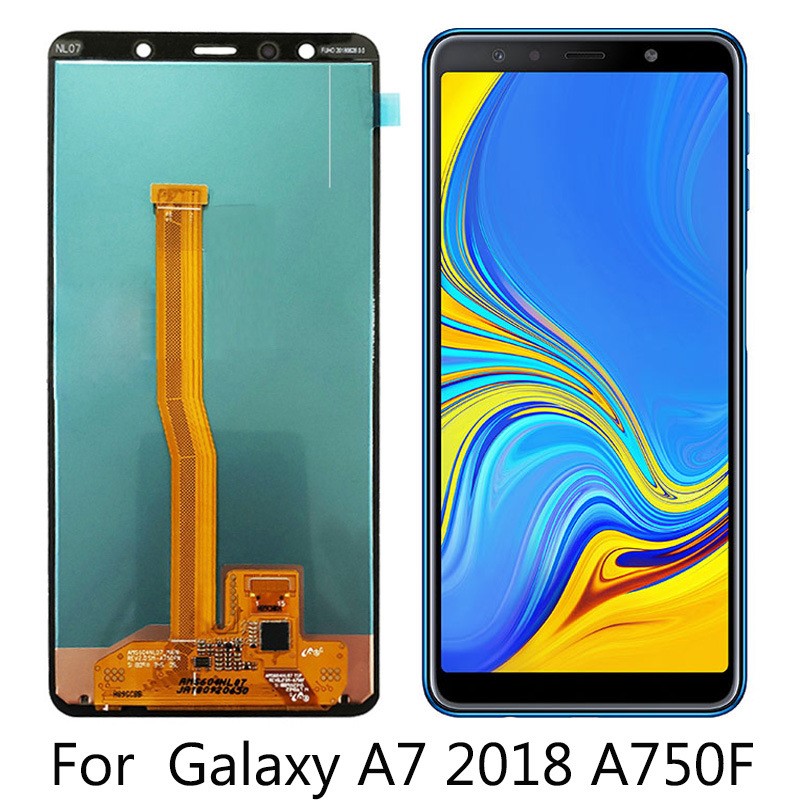

Spesifikasi LCD pada samsung A7 2018

Meskipun sering disebut “LCD” secara umum oleh orang awam atau teknisi, secara teknis Samsung A7 (2018) menggunakan teknologi Super AMOLED (Active Matrix Organic Light Emitting Diode).

Layar yang berukuran 6.0 inci dengan resolusi FHD+ (1080 x 2220 piksel) dan aspek rasio 18.5:9. Berbeda dengan LCD biasa yang membutuhkan lampu latar (backlight), panel Super AMOLED ini memancarkan cahayanya sendiri.

Fitur      Spesifikasi Detail
Tipe Panel      Super AMOLED
Ukuran Layar      6.0 inci (rasio layar-ke-bodi ~74.4%)
Resolusi      FHD+ 1080 x 2220 pixels
Kerapatan Pixel      ~411 ppi (pixels per inch)
Rasio Aspek     18.5:9
Proteksi     Corning Gorilla Glass 3
Fitur Tambahan     Always-on Display (AoD)



Sumber Referensi

  1. Halim, M. (2014). Teknologi Tampilan LCD dan OLED. PT Gramedia.
  2. Suryono, S. (2016). Teknologi Display dan Monitor. Universitas Gadjah Mada.
  3. Choudhury, M. S., & Roy, S. (2018). “Liquid Crystal Display (LCD): Principles and Applications.” International Journal of Engineering & Technology.

  4. Society for Information Display (SID): Organisasi profesional terkemuka yang fokus pada teknologi tampilan (Information Display Measurements Standard).

  5. IEEE Xplore: Jurnal ilmiah mengenai perkembangan teknologi semikonduktor dan thin-film transistors (TFT) yang menjadi otak AMOLED.

  6. Samsung Display Newsroom: Sebagai pionir AMOLED, mereka menyediakan dokumentasi teknis mengenai evolusi panel Super AMOLED hingga Dynamic AMOLED.

  7. HowStuffWorks (Electronics Section): Referensi bagus untuk penjelasan yang lebih mudah dicerna namun tetap akurat secara teknis.
